社内一貫生産
  • 研削加工も切削加工も両方できるメーカーを探している
  • 0.001mmの精度で研削加工できるメーカーを探している
  • 0.001mmの精度を管理できる空調管理、及び測定設備が整ったメーカーを探している
  • 平面、外径、内径など多工程の研削加工を一括で請け負って欲しい。
  • 試作から中ロットまで対応できる研磨・研削メーカーを探している
  • 汎用研削盤では加工ができない角度のテーパー加工ができるメーカーを探している。
  • 面粗さを向上したい、面粗さを指定範囲内で加工したい。
  • 普通の研削盤ではできない特殊形状部分の研磨をお願いしたい



当社が選ばれる最も大きな理由は、技術難易度の高い製品を高精度で仕上げる研磨・研削技術にあります。

さらに精度だけでなく、試作時の短納期対応、小・中ロットの納期管理も徹底して行っています。材料調達から切削、熱処理、研削までで1〜2週間での対応も行っております。

他社では困難とされる加工、研磨、研削にも積極的に対応させていただきます。

インコネルやチタンなどの難削材と言われる素材の対応はもちろん、切削では対応できない素材の対応も行っています。

どこにお願いしていいかわからない、試作開発を含む加工や技術的な課題がある案件についてもお気軽にご相談ください。

当社では1点からでも対応可能で、小ロットから 500個程度までの中ロットまで柔軟に対応が可能です。

また、徹底した品質管理を行い、精度のバラつきがなく安定した品質で納品させていただきます。



内外径の同軸度0.001mm

左の図面のように、内外径の同軸度が厳しい加工を、お任せください。

熟練の技術と充実した検査機器で精度の保証を行っております。

内径に形状加工

CNC内面研削盤で内径に形状加工を行うことが可能です。

上記は内径にV溝加工を行って例となります。
R形状のほか、CADデータにより砥石成型を行い加工を行います。

テーパー加工

左の図面のようなモールステーパーのほか、ナショナルテーパ、ブラウンシャープテーパー。

ジャコブステーパーなどのテーパー合わせを当たり80%以上で保証いたします。

対応材質

・S45C SCM SNCM SUJ2

・SK SKD SKH

・SUS303 SUS304 SUS310 SUS316L

・SUS403 SUS420J2 SUS440C SUS630

・インコネル、インコロイ、チタン、64チタン合金、ハステロイ、モネル

・アルミは平面研削のみの対応となります。

対応ロット

・1個から月産500個

対応サイズ

・丸物φ3mm〜φ300

・角物 500X500まで
(加工内容によります。)

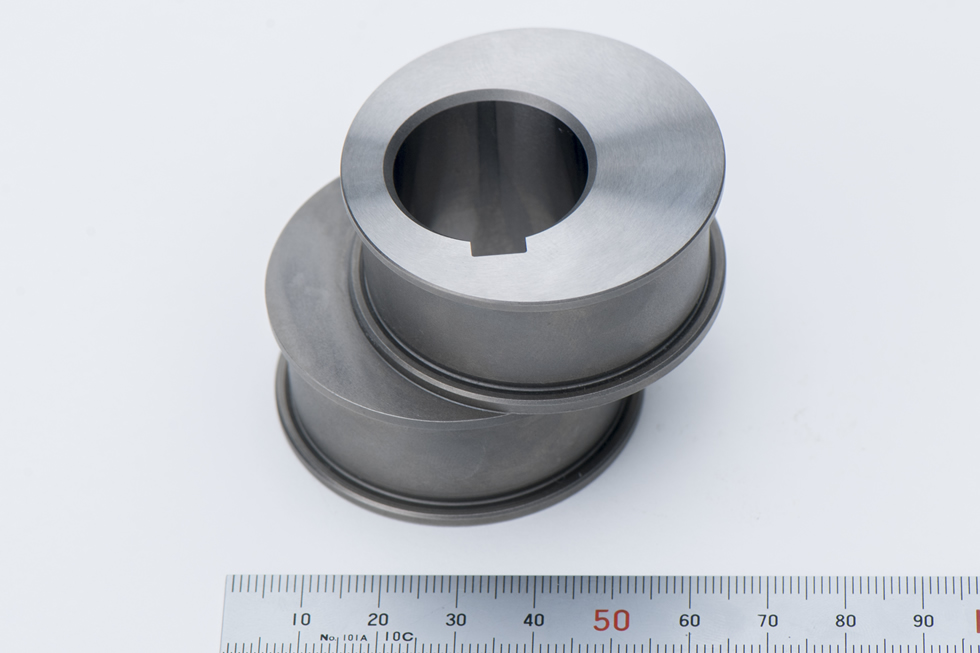

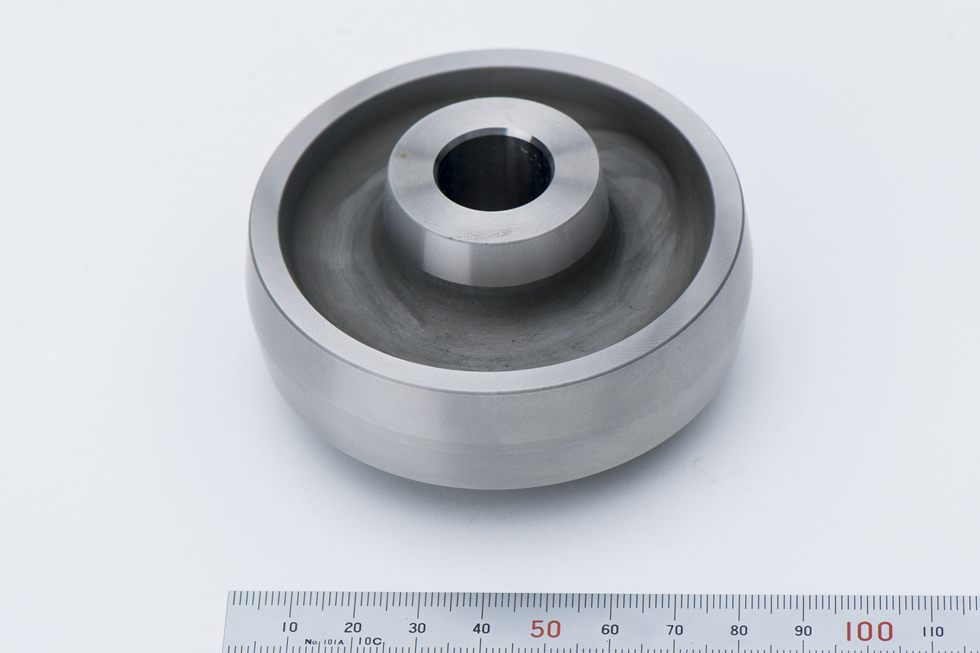

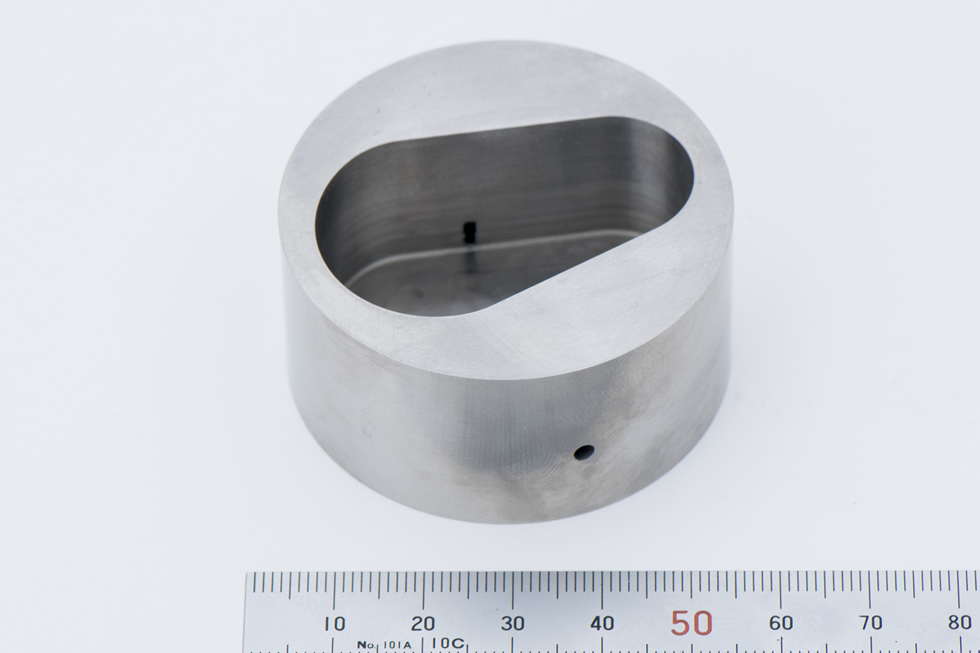

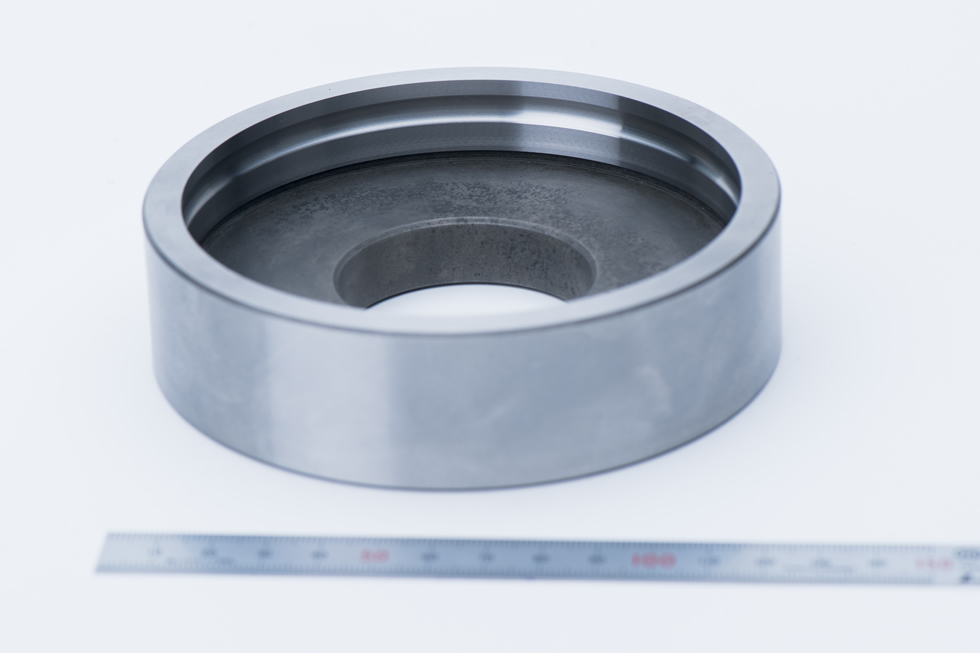

製品事例

材質:
STAVAX HRC52〜55
ロット:
4個〜16個
納期:
2〜3週間程度
材質:
SKH51 SKH57 HAP40等
RC63〜
ロット:
1個〜
納期:
2〜3週間程度

材質:
S50C HRC40〜45
ロット:
3個
納期:
2〜3週間程度
材質:
SKS3 HRC60〜62
ロット:
1個
納期:
2〜3週間程度

材質:
SUJ2 HRC60〜62
ロット:
1個〜
納期:
2〜3週間程度
材質:
SKD11 HRC60〜62
ロット:
1個
納期:
2〜3週間程度

材質:
SCM415 SCM420 SNC815等
浸炭焼入HRC60〜
ロット:
1個
納期:
3〜4週間程度
材質:
SCM435  HRC50〜53
ロット:
1個
納期:
3〜4週間程度

研削加工設備

・円筒研削盤
・内面研削盤
・平面研削盤
・ロータリー平面研削盤
・プロファイル研削盤
・治具研削盤
・センタレス研削盤

研削加工設備

・マシニングセンター
・複合フライス盤
・NC旋盤
・NC放電加工
・ワイヤーカット加工
・細穴放電加工


測定設備(恒温管理した測定室にて測定を行っています)

三次元測定機
・真円度測定機
・表面粗さ測定機
・輪郭形状測定機

1,お電話もしくはメールでのお問い合わせ

主に以下の内容をお伺いさせていただきます。

(図面のないお問い合わせには対応することができません。)

・全加工または、賃加工の場合はその加工内容

・納期

・ロット


2,お見積り

形状、ロット数を確認させていただき、最適な加工法を検討した上で、お見積りいたします。


3,受注後、スペックなどの詳細打合せ

最終的なスペックや仕様などを打ち合わせして決定いたします。


4,加工

研削、研磨以外にも切削加工や各種表面処理等の有無に応じて加工を行います。


5,測定・検査

恒温管理された検査室で図面に沿った寸法検査の測定を行います。


納品

ご要望に応じた梱包方法、発送方法にて納品いたします。


短納期での加工をお願いしたいのですが対応可能ですか?
加工内容や、設備の稼動状況、納期によっては対応することができることもございます。 図面をご用意の上、ご相談ください。
アルミの研削をお願いできますか?
平面研磨のみ対応しております。(形状、精度によっては対応できないこともあります。)その他の加工につきましては、ご相談ください。
バフ研磨・バレル研磨・電解研磨はできますか?
弊社は研削加工をしておりますので、対応することができません。
